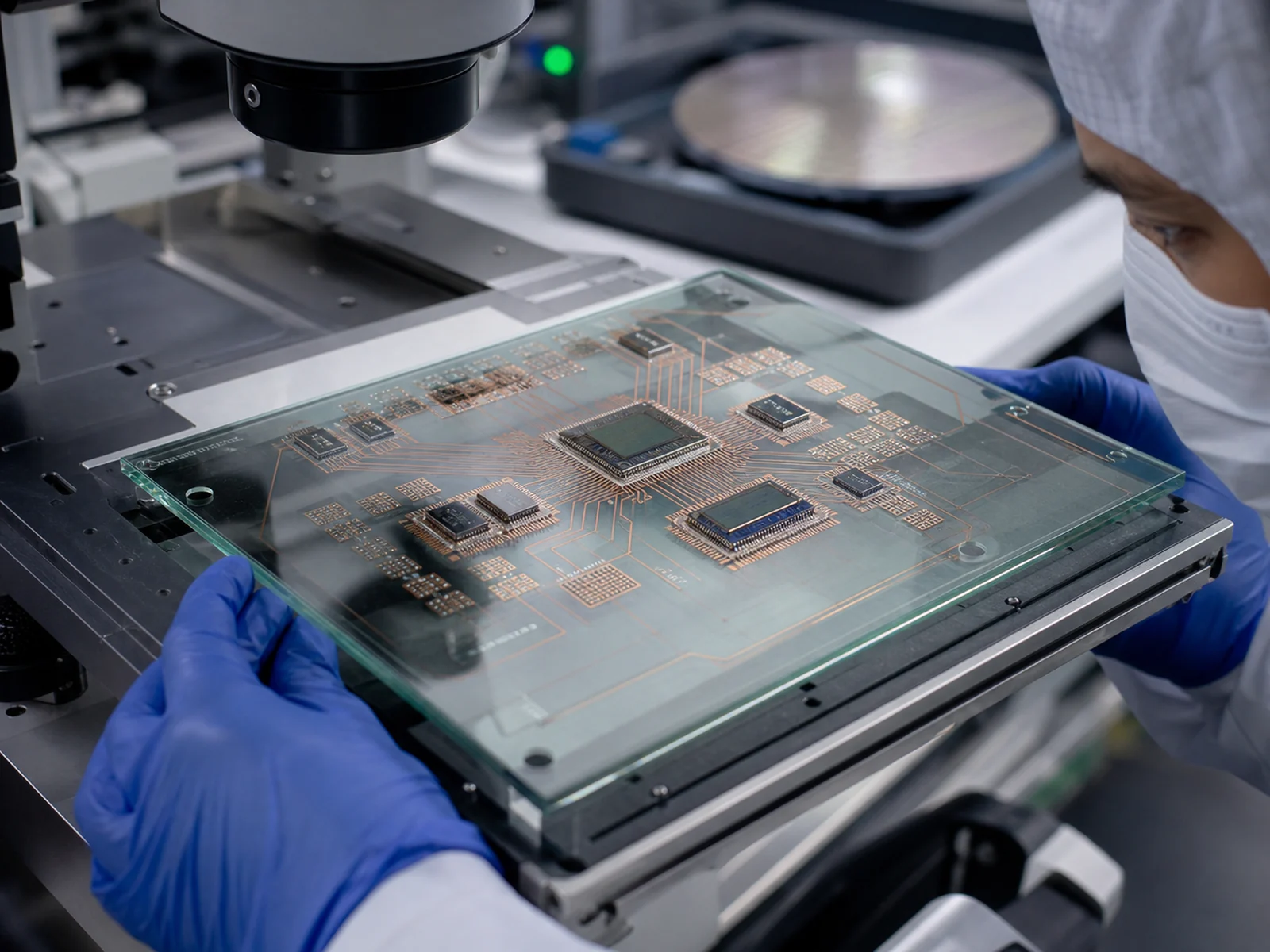

看到「玻璃基板」這個詞，很多人第一個反應會想到手機保護貼、面板玻璃，或實驗室裡透明的玻璃片。但在先進封裝裡，玻璃基板（Glass Substrate）不是拿來看穿晶片，而是被拿來當作晶片與主機板之間的高密度互連平台。
簡單來說，玻璃基板是一種可能用來取代或補強傳統有機封裝載板的材料。它的價值在於尺寸穩定、表面平坦、熱膨脹可設計，並有機會支援更細的線路與更高密度的垂直互連。當 AI 晶片、HBM 與 chiplet 封裝越做越大，傳統 ABF 載板的翹曲、線路密度與尺寸穩定性壓力也跟著升高，玻璃才開始被放到聚光燈下。
不過，玻璃基板不是「透明所以比較高級」，也不是明天就會全面取代 ABF。它更像是一個針對大型先進封裝的材料選項：很有潛力，但製程、成本、可靠度與供應鏈都還需要時間成熟。
玻璃基板在封裝裡到底扮演什麼角色？
半導體封裝可以先想成一座轉接站。晶片上的接點非常細密，主機板上的線路相對粗很多，中間需要封裝載板把微小訊號、電源與接地路徑逐步展開。傳統高階封裝常用 ABF 載板，材料本體屬於有機樹脂系統；玻璃基板則是把中間的核心層改成玻璃，再搭配金屬線路、介電層與垂直導通孔完成互連。
因此，玻璃基板不是單獨一片玻璃就能工作。完整封裝仍需要重分佈層（Redistribution Layer, RDL）、微凸塊、焊球、晶片貼裝、底部填充與測試流程。它真正改變的是封裝平台的材料基礎，讓大型 chiplet 模組有機會獲得更穩定的幾何尺寸與更高密度的線路設計。
如果你已經看過高密度 IC 封裝技術的結構解析，可以把玻璃基板理解成先進封裝裡的另一種「地基選項」。
為什麼傳統有機載板開始遇到壓力？
ABF 載板能成為高階封裝主流，是因為它在加工性、成本、供應鏈與可靠度之間取得了很好的平衡。但 AI 加速器、伺服器 CPU、GPU 與 HBM 封裝越來越大，問題也逐漸浮現。
第一個壓力是翹曲。封裝裡有矽、銅、樹脂、焊料與底填材料，各自的熱膨脹係數不同。當封裝面積變大、溫度循環變劇烈，載板翹曲會影響晶片接合、焊球共面性與長期可靠度。這類熱變形問題可以對照IC 封裝載板熱變形的基本觀念一起看。
第二個壓力是線路密度。chiplet 需要在多顆晶粒之間交換大量資料，線寬、線距、via 密度與訊號完整性都會變得更嚴格。當封裝要繼續放大，材料本身的尺寸穩定性與加工精度就不再只是背景條件，而會直接限制設計自由度。
玻璃基板真正吸引人的地方是什麼？
玻璃最容易被誤解的優點是「透明」。在封裝工程裡，透明反而不是核心。更重要的是玻璃具有高平坦度、低表面粗糙度、良好的尺寸穩定性，以及可透過材料配方調整的熱膨脹特性。
Intel 在公開資料中提到，玻璃基板可望支援更大的封裝尺寸、更高密度互連與更好的圖形穩定性。這些能力之所以重要，是因為大型封裝不是單純把面積變大，而是要在更大的面積上維持對位精度、電源完整性與訊號路徑品質。
從工程角度看，玻璃的價值可以整理成三點：首先，平坦且穩定的基材有助於細線路製作；其次，較好的尺寸控制可以降低大尺寸封裝中的對位誤差；再來，玻璃核心層有機會搭配高密度垂直導通孔，支援更複雜的 chiplet 互連。
TGV 與細線路如何讓玻璃變成封裝平台？
玻璃要成為封裝基板，不能只有表面線路，還需要上下層之間的垂直導通。這時會用到玻璃通孔（Through Glass Via, TGV），概念類似矽穿孔（TSV），但材料從矽換成玻璃。
TGV 的任務是把玻璃上方的晶片與下方的封裝或主機板路徑接起來。製程上通常需要先在玻璃中形成微孔，再進行金屬化與填孔或鍍銅，最後搭配 RDL 形成平面線路。難點在於玻璃硬且脆，孔洞品質、側壁裂紋、金屬附著、填孔空洞與熱循環可靠度都需要控制。
這也是玻璃基板和一般玻璃加工最大的差異。封裝用玻璃不是切割成漂亮外形就好，而是要承受微米級線路、精密對位與量產良率的檢驗。
玻璃基板和 ABF 載板差在哪裡？
| 比較項目 | 玻璃基板 | ABF 有機載板 |
|---|---|---|
| 核心材料 | 玻璃核心層搭配金屬線路與介電層 | 有機樹脂系材料與銅線路 |
| 尺寸穩定性 | 潛力較高，適合追求大尺寸對位精度 | 製程成熟，但大面積封裝翹曲壓力較高 |
| 線路密度 | 有機會支援更細線路與高密度 TGV | 受材料、製程與良率條件限制 |
| 加工挑戰 | 脆性、鑽孔、金屬化、裂紋與破片控制 | 層壓、雷射鑽孔、翹曲與熱膨脹控制 |
| 供應鏈成熟度 | 仍在導入與驗證階段 | 已是高階封裝大量使用的主流技術 |
| 適合應用 | 大尺寸 chiplet、AI/HPC 封裝、未來高密度互連 | 伺服器、PC、網通與多數高階封裝產品 |
這張表的重點不是判定誰一定勝出。ABF 的優勢是成熟、可量產、工程資料多；玻璃的優勢是面向下一階段封裝尺寸與互連密度。真正的問題是產品是否已經碰到 ABF 的邊界，而不是看到新材料就立刻換用。
玻璃基板量產難在哪裡？
玻璃的第一個挑戰是脆性。封裝製程會經過搬運、貼裝、熱處理、清洗、研磨與測試，任何微裂紋都可能在後續熱循環或機械應力下放大。玻璃越薄、面積越大，破片與邊緣缺陷管理就越重要。
第二個挑戰是金屬與玻璃的介面可靠度。銅線、介電層與玻璃之間的附著力、熱膨脹差異與濕熱環境下的穩定性，都會影響長期壽命。這不是單靠材料參數表就能回答，而需要封裝廠、材料商與設備商一起建立製程窗口。
第三個挑戰是成本與節拍。玻璃基板若要進入量產，必須證明它在良率、檢測、返工、供應穩定與總成本上能支撐高階產品。這也是為什麼目前產業多半把它視為中長期先進封裝選項，而不是立即全面替代方案。
哪些封裝比較可能先採用玻璃基板？
判斷一個產品是否適合玻璃基板，可以先問幾個問題：
- 封裝面積是否已經非常大？越大的封裝越容易放大翹曲與對位問題。
- chiplet 之間是否需要極高頻寬互連？如果訊號路徑很密，線寬線距與 via 密度就更關鍵。
- 是否需要整合 HBM、運算晶粒與 I/O 晶粒？異質整合越複雜，封裝平台的穩定性越重要。
- 現有 ABF 載板是否已接近設計或良率邊界？如果沒有碰到邊界，改材料未必划算。
- 產品價值是否足以吸收導入成本？玻璃基板初期更可能出現在 AI、HPC 與高價伺服器封裝，而不是低成本控制晶片。
這和先進封裝技術的發展邏輯一致：封裝不只是保護晶片，而是在系統層級重新分配訊號、電源、熱與成本。若再搭配先進製程與成熟製程的應用分工來看，玻璃基板其實是「不同技術各做擅長的事」的延伸。
玻璃基板的重點是材料分工，不是材料神話
玻璃基板之所以受到關注，是因為先進封裝正在面對更大的封裝尺寸、更密的 chiplet 互連，以及更嚴格的翹曲與對位要求。玻璃提供了一條可能路徑：用更穩定的材料核心，支撐下一代高密度封裝平台。
但它不是萬能材料。脆性、TGV 製程、金屬化可靠度、檢測方法、量產良率與成本，都會決定它能走多快、走多遠。對工程師來說，最務實的判斷不是「玻璃會不會取代 ABF」，而是「在哪些封裝條件下，玻璃帶來的穩定性與互連密度，足以抵銷導入風險」。能回答這個問題，才算真正看懂玻璃基板的價值。
