在 AI 伺服器叢集動輒跨入 PCIe 6.0/7.0 與 112G/224G SerDes、網通設備升級至 800G/1.6T 交換器，以及 5G 毫米波（mmWave）天線模組（AiP）普及的推動下，高速電子訊號正經歷嚴苛的物理極限考驗。當訊號頻率從 2.4GHz 跨越至 10GHz、28GHz 甚至 40GHz 以上時，傳統軟性印刷電路板（FPC）常用的聚醯亞胺（Polyimide, 簡稱 PI）基板，因介電損耗過大與吸水率偏高，導致訊號嚴重衰減、波形失真與眼圖閉合，已無法滿足系統規範。

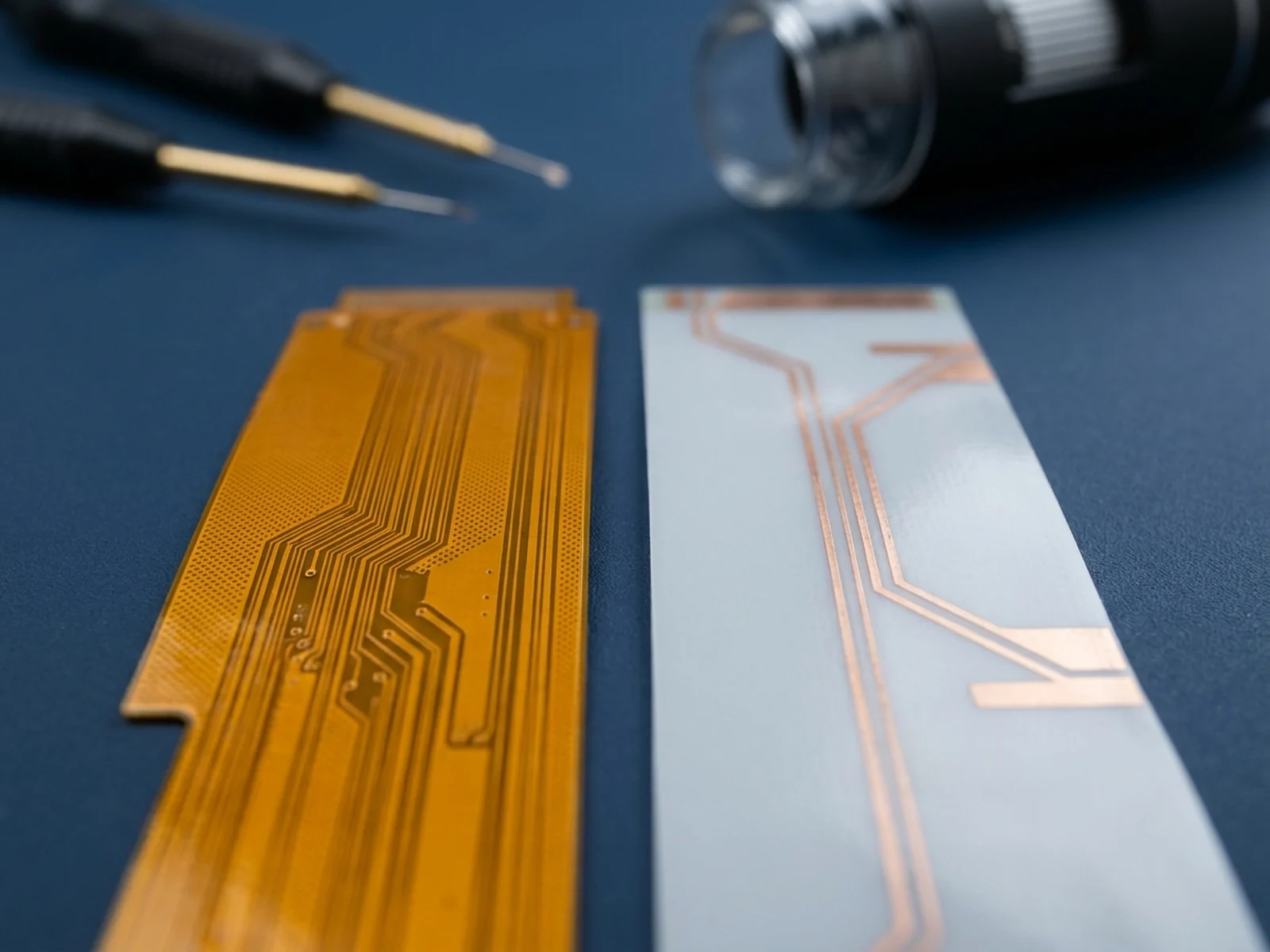

這場高頻基板材料革命的焦點，正是聚四氟乙烯（PTFE，俗稱鐵氟龍）與液晶高分子（Liquid Crystal Polymer, 簡稱 LCP）兩大旗艦材料的正面對決，以及作為折衷方案的改性聚醯亞胺（Modified PI, 簡稱 MPI）。工程端的核心結論非常明確：
- PTFE 是電氣損耗的絕對王者：在 10GHz～40GHz 下擁有極致低損耗（介電損耗因子 $D_f \approx 0.0010$），但其極低的表面自由能使其與銅箔極難貼合，加上受壓容易產生「冷流」（Cold Flow）潛變變形，熱壓加工溫度更高達 350°C 以上，量產良率控制極為昂貴。
- LCP 是綜合多層化與吸濕防護的平衡主力：吸水率低於 0.04%（僅為傳統 PI 的幾十分之一），$D_f$ 維持在 0.0020～0.0025 的優秀水準，熱壓成形溫度（約 280°C～310°C）更具多層板堆疊可行性；然而，其剛性棒狀分子在薄膜吹塑與擠出時極易定向排列，引發嚴重的「各向異性」（Anisotropy），造成熱膨脹係數（CTE）縱橫向失配與加工翹曲。
如何在高頻電氣表現、加工製造良率與 BOM 成本之間取得最佳平衡？本文將從訊號衰減的物理機制出發，提供橫跨 10GHz～40GHz 的完整規格參數對照表，深度拆解 PTFE 的表面改質瓶頸與 LCP 的分子定向各向異性，並梳理 AI 伺服器傳輸線與天線模組的選型判斷邏輯。
高頻訊號衰減的物理機制：為什麼傳統 PI 在 10GHz 以上必須退場？
在低頻數位電路中，導線的傳輸損耗主要由導體本身的直流電阻決定。然而，當訊號傳輸速率提升至數十 GHz 時，高頻電磁波的總傳輸衰減（Total Attenuation, $\alpha_{\text{total}}$）主要由兩大分量構成：導體損耗（Conductor Loss, $\alpha_c$）與介質損耗（Dielectric Loss, $\alpha_d$）。
$$ \alpha_{\text{total}} = \alpha_c + \alpha_d $$
導體損耗受集膚效應（Skin Effect）與銅箔表面粗糙度影響，隨頻率的平方根（$\sqrt{f}$）成長；而介質損耗則是高頻交變電場反覆極化基板高分子鏈段所產生的熱耗散，其理論計算公式為：
$$ \alpha_d \approx 27.3 \cdot \frac{f}{c} \cdot \sqrt{D_k} \cdot D_f \quad (\text{dB/m}) $$
其中 $f$ 為訊號頻率，$c$ 為光速，$D_k$（介電常數，Dielectric Constant）代表材料儲存電能的能力，$D_f$（介電損耗因子或損耗正切，Dissipation Factor / $\tan\delta$）則代表材料將電磁能量轉化為熱能的耗散比例。
從公式可見，介質損耗與頻率 $f$ 呈「線性等比放大」。在 1GHz 時，介質損耗在總損耗中佔比尚低於 20%；但一旦頻率達到 10GHz～40GHz，介質損耗將佔總訊號損耗的 50%～70% 以上。
傳統軟板採用的聚醯亞胺（PI）基板，其分子主鏈含有高度極性的醯亞胺環與羰基基團，在 10GHz 下的 $D_k$ 高達 3.2～3.5，而 $D_f$ 更是高達 0.015～0.020。如此巨大的損耗值，會讓高速訊號在走線數十公分後即嚴重劣化，無法通過接收端的眼圖測試。
更致命的隱形殺手是「水分」。水分子是極強的極性分子，在 10GHz 下的介電常數 $D_k \approx 70\sim 80$，$D_f \approx 0.15$。傳統 PI 的飽和吸水率高達 1.5%～3.0%，一旦吸濕，軟板的有效 $D_k$ 與 $D_f$ 將劇烈漂移，導致傳輸線特性阻抗失配（Impedance Mismatch）並產生反射雜訊。欲了解極端工作環境下不同工程塑膠的耐溫與介質穩定性，可參考站內詳解的耐高溫工程塑膠在極端環境下的熱穩定性與材料選型。這正是高頻高速應用必須全面撤換傳統 PI 的底層物理原因。
PTFE vs LCP vs MPI 規格對照表：Dk、Df、吸濕率與熱壓加工參數
為協助硬體架構師與線路設計工程師在規格選型時快速對焦，下表彙整依據 IPC-4204B 規範、Rogers Corporation 與 Kuraray 技術手冊，在 10GHz～40GHz 頻段下四大軟板基板材料的關鍵物理與介電參數：
| 材料類型 | 介電常數 Dk (10~40GHz) | 介電損耗 Df (10~40GHz) | 吸濕率 (%) | 熱壓加工溫度 (°C) |
|---|---|---|---|---|
| PTFE（鐵氟龍複合薄膜） | 2.1 ～ 2.4 | 0.0009 ～ 0.0013 | < 0.01 | 350 ～ 385 |
| LCP（液晶高分子薄膜） | 2.9 ～ 3.1 | 0.0020 ～ 0.0025 | < 0.04 | 280 ～ 310 |
| MPI（改性聚醯亞胺） | 3.1 ～ 3.3 | 0.0040 ～ 0.0060 | 0.5 ～ 0.8 | 200 ～ 240 |
| 傳統 PI（標準聚醯亞胺） | 3.2 ～ 3.5 | 0.0150 ～ 0.0200 | 1.5 ～ 3.0 | 180 ～ 220 |
表格選型判讀與實務臨界點： 從介電損耗指標來看，PTFE 的 $D_f$ 僅有傳統 PI 的十五分之一，是三者中傳輸損耗最小的材料；然而，其熱壓加工溫度逼近 380°C，且熱膨脹係數控制不易，通常用於訊號線層數少（1～2 層）、線長較長且損耗要求極苛刻的點對點傳輸線（如同軸跳線或背板跳線）。LCP 則在損耗（$D_f \approx 0.002$）與加工性之間取得精準平衡，特別是低於 0.04% 的吸水率，確保高溫高濕（如 85°C/85% RH）環測時介電表現幾乎不漂移，成為多層軟板（4～8 層以上）與天線封裝模組的首選。MPI 則作為「經濟型改裝料」，加工設備可完全沿用傳統 PI 產線，適合用於 Sub-6GHz 頻段或傳輸距離小於 10 公分的次級介面。
PTFE 軟板基板：極致介電損耗背後的「銅箔附著」與「冷流變形」代價
聚四氟乙烯（PTFE）的高分子結構由碳–碳骨架被緊密圍繞的高電負性氟原子完全屏蔽而成。C–F 鍵的鍵能極高（約 485 kJ/mol），且對稱性極佳，分子內部幾乎不存在永久偶極矩。這賦予了 PTFE 兩大物理特性：極低極化率帶來的超低 $D_k$（約 2.1）與超低 $D_f$（約 0.001），以及極低的表面自由能（臨界表面張力僅約 18 mN/m）。
極低的表面自由能使液體在其表面呈現極大接觸角（水接觸角超過 110°），這在不沾鍋塗層上是無可匹敵的優點，但在軟板覆銅板（FCCL）製程中卻是災難性的障礙：銅箔極難牢固附著於 PTFE 表面。
若直接壓合銅箔，其剝離強度（Peel Strength）通常低於 0.3 N/mm，遠低於工業組裝標準（通常需 >0.8 N/mm），在回流焊（Reflow）高溫衝擊下極易發生分層爆板。為了提升銅箔結合力，業界必須引入特殊的表面改質工藝：
- 化學鈉化處理（Sodium Naphthalene Etching）：利用金屬鈉的強還原性奪取 PTFE 表面的氟原子，在表面形成富碳的粗糙活性層。但該化學液具危險性且處理後表面易氧化吸潮，必須在嚴格時限內完成銅箔壓合。
- 電漿表面活化（Plasma Treatment）：利用氬氣、氧氣或四氟化碳電漿轟擊基材表面，引入微微米級粗化孔隙並接枝極性官能基。
然而，表面改質越深，介電損耗也會微幅上升；若為了物理嵌合而採用高粗糙度銅箔（如傳統電解銅箔 STD），銅箔的微觀牙尖會加劇高頻集膚效應損耗，抵消 PTFE 的低損耗優勢。因此，PTFE 高頻基板必須搭配昂貴的極低輪廓銅箔（HVLP 或 RTF），這對改質技術提出了極高要求。
此外，純 PTFE 具備明顯的「冷流性」（Cold Flow / 潛變），即在常溫常壓或螺絲鎖附壓力下，分子鏈會隨時間緩慢滑移變形。這會導致微帶線（Microstrip）的基板厚度發生局部微變，進而改變特性阻抗（造成 50 $\Omega$ 偏移）。為解決此問題，商用 PTFE 高頻基板（如 Rogers RT/duroid 系列）通常必須填充超細微玻璃纖維布（Micro-fiberglass）或陶瓷奈米微粒（如二氧化矽、二氧化鈦），這使得薄膜製作均勻度與成本控制難度大幅攀升。
LCP 軟板基板：超低吸濕優勢與分子定向「各向異性」製程挑戰
液晶高分子（LCP）是一種全芳香族主鏈熱塑性聚酯。在熔融狀態下，其剛性棒狀分子鏈段會自發呈現向列相（Nematic Phase）高度有序排列，冷卻固化後形成自增強的微纖維結構。
LCP 最令人稱道的工程優勢在於其緻密的晶區結構。這種結構使水分子極難滲入其自由體積，飽和吸水率小於 0.04%。這意味著無論設備處於熱帶潮濕雨林還是乾燥機房，LCP 軟板的訊號延遲（Propagation Delay）與介電損耗曲線幾乎保持平直線條，絕不會因環境濕度劇烈劣化。
然而，LCP 的剛硬棒狀分子結構是一把雙面刃，它帶來了軟板加工領域最棘手的難題：流動誘導的各向異性（Anisotropy）。
- 熱膨脹係數（CTE）的失配：在熔融擠出成膜過程中，LCP 分子鏈傾向於順著流動方向（Machine Direction, MD）平行排列。這使得薄膜在縱向（MD）的 CTE 可以低至 10～16 ppm/°C（與銅箔的 17 ppm/°C 完美匹配）；但在垂直流動的橫向（Transverse Direction, TD）與厚度方向（Z 軸），CTE 卻可能飆升至 50～150 ppm/°C。
- 翹曲與微孔斷裂風險：當 FPC 經歷 260°C 的無鉛回流焊時，Z 軸巨大的熱膨脹率會對雷射盲孔（Laser Via）孔壁的電鍍銅層施加嚴重的拉伸應力，導致孔壁開裂或微通孔斷路。此外，各向異性造成的內應力釋放會引發嚴重的軟板尺寸形變與翹曲（Warpage）。
要克服 LCP 的各向異性，薄膜供應商（如日本 Kuraray、Murata，以及台灣的台虹、達邁等研發體系）必須採用特殊的吹膜多軸旋轉模頭（Blown Film with Counter-Rotating Die）工藝，強制打破單一流向，使分子鏈在平面內呈現各向同性的雙軸交錯網狀結構。
在多層軟板壓合方面，LCP 的熱壓溫度窗口極為狹窄（通常在 285°C～305°C 之間）。溫度稍低，LCP 無法熔融產生自黏流動；溫度超出 5°C～10°C，材料會迅速由向列相轉為均勻各向同性液體，熔體黏度驟降，導致基板走線被擠壓移位、介質厚度崩塌。這種苛刻的熱壓工藝容許度，對壓合設備的溫度均勻度（$\pm 2^\circ\text{C}$）提出了極高標準。在先進載板與封裝領域，類似的基板平整度與高頻傳輸取捨，亦可對照玻璃基板先進封裝與高頻訊號傳輸平整度評估的結構對比。
MPI（改性聚醯亞胺）的過渡定位：Sub-6GHz 至 15GHz 的高性價比折衷
既然 PTFE 加工難且昂貴，LCP 薄膜各向異性控制不易且專利集中於少數日系大廠，工程界便發展出改良型聚醯亞胺（Modified PI, 簡稱 MPI）。
MPI 的化學改性路徑，主要是在聚醯亞胺的分子骨架中引入具立體位阻的非極性氟碳基團或脂環族結構，或者透過共聚反應降低分子極化率。同時，調整化學結構降低其自由體積，將吸水率從傳統 PI 的 2% 抑制至 0.5%～0.8% 左右。
在電氣性能上，MPI 在 10GHz～15GHz 頻段展現出令人滿意的折衷水準：
- 介電常數 $D_k$ 約在 3.1～3.3。
- 介電損耗 $D_f$ 降至 0.0040～0.0060。
雖然 MPI 的 $D_f$ 仍是 LCP 的兩倍左右，但在 Sub-6GHz 的 5G 頻段或傳輸長度短於 10 公分的手機內部走線中，其產生的絕對衰減差異（通常小於 0.5 dB）完全在射頻前端晶片的動態範圍補償之內。
最關鍵的是製造相容性與經濟性：MPI 保持了傳統熱固性聚醯亞胺的化學本性，PCB 製造廠無需添購每台動輒數百萬的高溫真空壓合機，可直接利用既有的銅箔壓合與鑽孔清洗產線量產，其整體製造良率高達 90% 以上，基板綜合成本比 LCP 便宜 20%～30%。因此，在 15GHz 以下的消費電子與車載次級通訊模組中，MPI 穩固佔據著主流過渡材料的席位。
AI 伺服器內部高速跳線與 5G 毫米波天線模組的選型實務
高頻軟板材料並非單純由「誰的 $D_f$ 最低」決定勝負，而是依據實際硬體系統的空間幾何、傳輸長度、頻率上限與折彎要求做架構選型：
| 訊號頻率與傳輸長度 | 系統架構限制與挑戰 | 推薦選用材料 | 核心理由與選型取捨 |
|---|---|---|---|
| Sub-6GHz / 15GHz 以下（走線 < 10cm） | 成本敏感、短距離手機與車載訊號 | MPI（改性聚醯亞胺） | 相容傳統 PI 產線設備，良率 >90%，綜合成本最具競爭力 |
| 20GHz～112GHz（長距離 30～80cm） | AI 伺服器 GPU/NVSwitch 高速內部跳線 | PTFE 微同軸線（Twinax） | 介電損耗最低（Df 0.001），大幅節省關鍵 2～3 dB 損耗餘量 |
| 28GHz～39GHz 5G 毫米波天線 | 高密度多層互連（4～8 層）、微盲孔 | LCP 多層軟板基板 | 飽和吸水率 <0.04%，可無膠自熔多層壓合，抗潮且尺寸穩定 |
1. AI 伺服器內部的高速傳輸跳線（Near-ASIC Cable / Flyover）
在以 NVIDIA HGX、GB200 或 AMD MI300 為代表的高階 AI 伺服器機櫃內，GPU 與 NVSwitch 之間的 SerDes 連線速率已高達 112Gbps 甚至 224Gbps PAM4，奈奎斯特頻率（Nyquist Frequency）高達 28GHz～56GHz。
若訊號全部在龐大的多層 PCB 背板（Backplane）內走銅箔線，即便採用昂貴的 M7/M8 等級極低損耗材料，走線超過 30 公分時插入損耗（Insertion Loss）仍會突破 30 dB 預算。因此，伺服器架構轉向採用「近晶片內部跳線」（Over-PCB Flyover Cable）。在此架構下：
- 長距離跳線（30cm～80cm）大量採用以 PTFE 為絕緣介質的微同軸線（Twinax Cable）。因為在長距離傳輸下，PTFE 極致的 $D_f$（0.0010）能節省關鍵的 2～3 dB 餘量；而跳線形態避開了多層壓合難題，由精密端子與排線直接對接。深入了解 AI 伺服器機櫃內部完整硬體分工與零組件佈局，可參見一台 AI 伺服器內部零組件配置與高速背板架構。
- 若未來銅線傳輸長度進一步逼近極限，光電共封裝將成為終極替代方案，相關技術瓶頸可進一步檢視CPO 共同封裝光學如何突破高速銅線傳輸極限。
2. 5G 毫米波天線封裝模組（Antenna-in-Package, AiP）
5G 毫米波（28GHz、39GHz）天線模組必須將 RF 射頻晶片、電源管理 IC 與陣列天線高度整合於極小的模組內。
- 模組內部通常需要 4 到 8 層的高密度互連（HDI）結構，包含大量微盲孔與埋孔。
- 此處 LCP 成為壓倒性選擇。PTFE 由於高溫冷流與雷射鑽孔殘膠問題，幾乎無法穩定製作高良率的 6 層以上微孔盲埋板；而 LCP 具備熱塑性自熔黏合能力，能在 290°C 左右完成無膠多層壓合（Adhesiveless Lamination），且吸水率極低，確保暴露於外部環境的手機天線在潮濕氣候下維持共振頻率不偏移。
高頻材料選型不是只看 Df：介電穩定、熱機械應力與量產良率的全面平衡
從實驗室的微波理論走向工廠的量產產線，高頻高速材料的選型本質是一場「系統級妥協」。許多初階設計者容易陷入「只追逐最低 $D_f$」的規格陷阱，卻在打樣進入試產階段遭遇嚴重的良率滑鐵盧。
在做出基板選型決策時，工程團隊必須依序審核以下四道工程關卡：
- 介電穩定度（Dielectric Stability）：評估 $D_k$ 與 $D_f$ 在工作溫度區間（$-40^\circ\text{C} \sim 105^\circ\text{C}$）與濕度變化（0% ～ 90% RH）下的飄移幅度。若材料吸水率高，常溫乾態下的優異 $D_f$ 到了潮濕環境將形同虛設。
- 熱機械可靠度（Thermo-mechanical Reliability）：確認材料 Z 軸 CTE 與電鍍銅層的匹配度。過大的厚度膨脹率會導致 SMT 無鉛回流焊期間貫孔斷裂，直接摧毀整機可靠度。
- 製程相容性與設備投資（Tooling & Process Compatibility）：檢視製造端是否具備高溫真空壓合機、電漿表面處理機與高精度盲孔雷射鑽孔設備。若採用 PTFE 導致多層壓合良率掉至 60% 以下，所省下的訊號分貝將完全被飆升的製造廢品成本所吞噬。
- 供應鏈安全與雙重來源（Supply Chain Sourcing）：高階 LCP 薄膜與高純度 PTFE 專利長期受制於美日化工巨頭，確認第二供應商（如台灣在 FCCL 與基材領域的在地化認證進度）是確保長期量產不受斷鏈威脅的核心考量。
在高頻高速的極限賽道上，沒有完美的單一材料，只有在介電損耗、製造容忍度與量產成本三角形中取得最佳平衡的工程決策。
